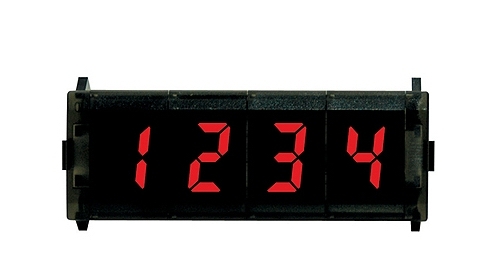

韩荣(HANYOUNG)显示单元DPL系列
产品编号：DPL-L
可选择数据输入方法(串行或并行传送)
- 数字,英文,符号等多种显示
- 可选择10进/60进
- 可选择输入逻辑(正逻辑/负逻辑)
| 电源电压 | 12 - 24 V d.c 电压允许变动范围: 85 ~ 110% |
| 消耗电流 | 70 mA 以下 |
| 显示方式 | 7段 LED显示器 |
| 绝缘阻抗 | 100MΩ以上 (500 V d.c 兆基准) 外部端子和CASE之间 |
| 输入逻辑 | 可选择变更正逻辑, 负逻辑 |
| 最大时钟 (CLOCK) 速度 | 2kHz 以下(DUTY 比为 1 : 1 时) |
| 输入阻抗 | 18kΩ - 75kΩ |
| 输入电平 | [H] 4.5 V - 24 V d.c, [L] 0 V - 1.4 V d.c |
| 耐噪音 | 噪音模拟器产生的方形波噪音（脉冲幅：1 µs） |
| ± 300 V | |
| 使用周围温度 | -10 ~ 55 °C (但，不准结冰) |
| 使用周围湿度 | 相对湿度 35 ~ 85% R.H |
| 使用周围环境 | 无腐蚀性气体的场所 |
| 保存周围温度 | - 20 ~ 65 °C (但，不准结冰) |
| 重量 | 约 110 g |
| 型名 | 型番 | 内容 | |
| DPL |  |
|
DISPLAY UNIT: 7 段 LED |
| 显示器大小 | L | 20 x 33 | |
| H | 60 x 90 | ||
| 显示器颜色 | R | 赤色 (RED) | |
| G | 绿色(GREEN) | ||
| ※ (注) 绿色type是选择式样. |
